Variera din ståldörr med genomtänkta tillval

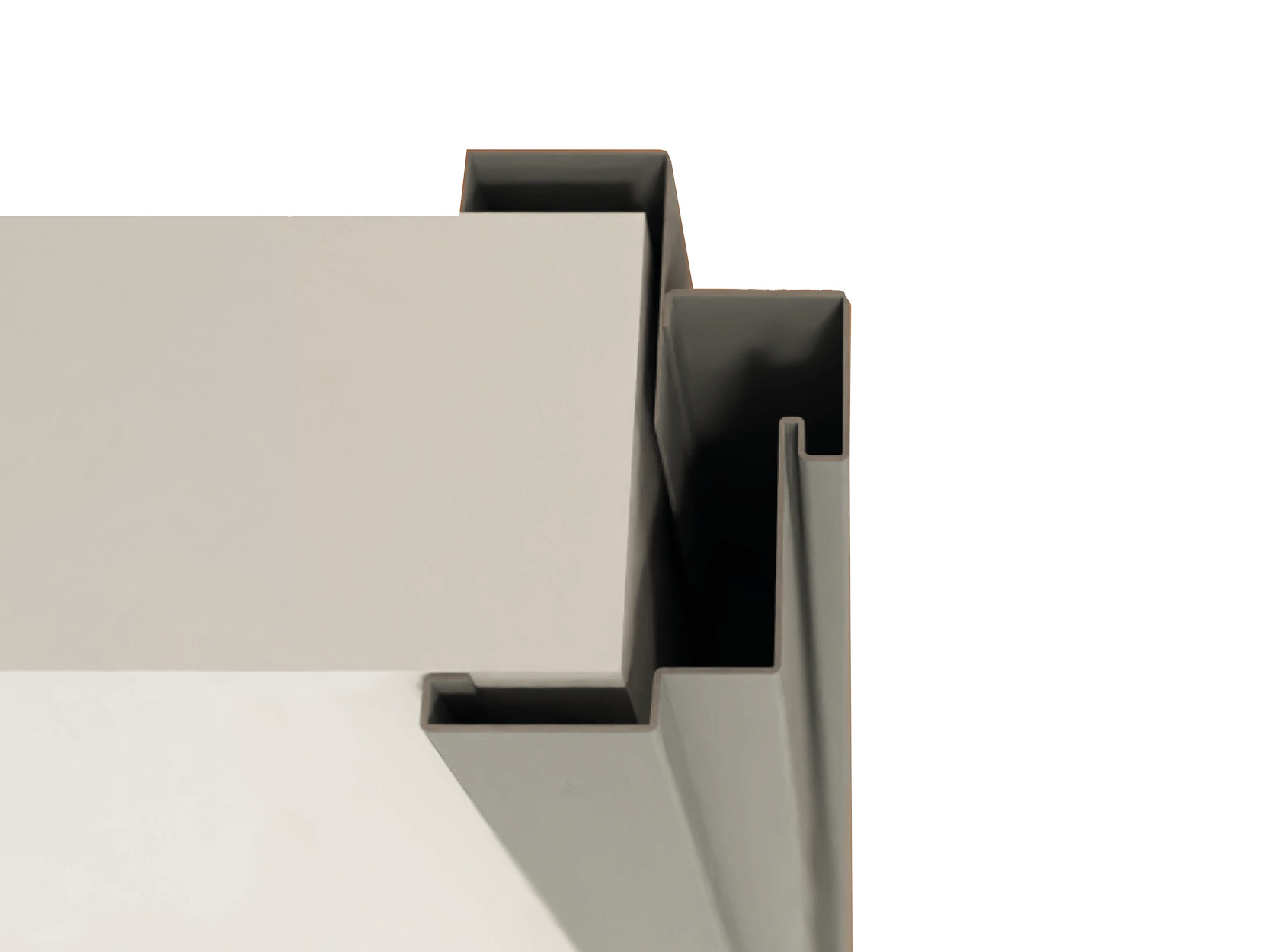

Karm A

Karm A är foderbildande på båda sidor och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Väggtjocklek ska alltid anges vid förfrågan / beställning. Minsta väggtjocklek är 90 mm i standardutförande.

Väggomfattning ingår i vår karmtyp A vilket ger foderbildning på båda sidor.
Tolerans väggtjocklek: -4 mm / +10 mm.

Exempel:
Angiven väggtjocklek: 200 mm.
Väggen kan då minst vara 196 mm och max. 210 mm.

Karm B

Karm B är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Karm B - anpassat karmdjup

Karm B är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Exemplet visar hur karmen är anpassad till en vägg med tjocklek 150 mm. Djupet kan dock anpassas efter behov. Väggtjocklek ska alltid anges vid förfrågan / beställning.

Karm B - anpassad foderbredd

Det integrerade fodret till vår karm B går att anpassa vid behov. Nedan följer minsta och största möjliga mått som går att beställa som tillval. Foderbredden blir lika på karmens alla sidor.

Karm B - utan foderkant

Karm B utan bockad foderkant är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Karm C

Karm C är ej foderbildande och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Karm C - anpassat karmdjup

Karm C är ej foderbildande och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Exemplet nedan visar karmdjup och väggtjocklek 150 mm. Väggtjocklek ska alltid anges vid förfrågan / beställning.

Karm D

Karm D är foderbildande på anslagssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Blandkarm

Ibland kan det vara nödvändigt att kombinera olika karmtyper. Används vid låg takhöjd eller om dörren placeras nära en vägg. Exempelvis kan vänster alternativt högerstycket av karmen vara av typ C och de andra i typ B.

Väljer man tröskelplatta kan dörrbladet också kompletteras med släplist, borstlist eller automatisk tätningströskel.

Trösklar kan som tillval tillverkas av rostfri plåt.

Trösklar kan som tillval tillverkas av rostfri plåt.

Till tamburdörrar finns även fasad- eller rak ektröskel som tillval.

Till tamburdörrar finns även fasad- eller rak ektröskel som tillval.

Komplettera dörrbladet med släplist SLU, monterad på dörrbladets undersida.
Ska användas mot slät tröskelplatta. Släplisten ligger mot tröskelplattan i stängt läge och går fritt från golv vid öppning respektive stängning.

Komplettera dörrbladet med utanpåliggande släplist SL15.
Kan användas mot slät tröskelplatta eller mot golv.

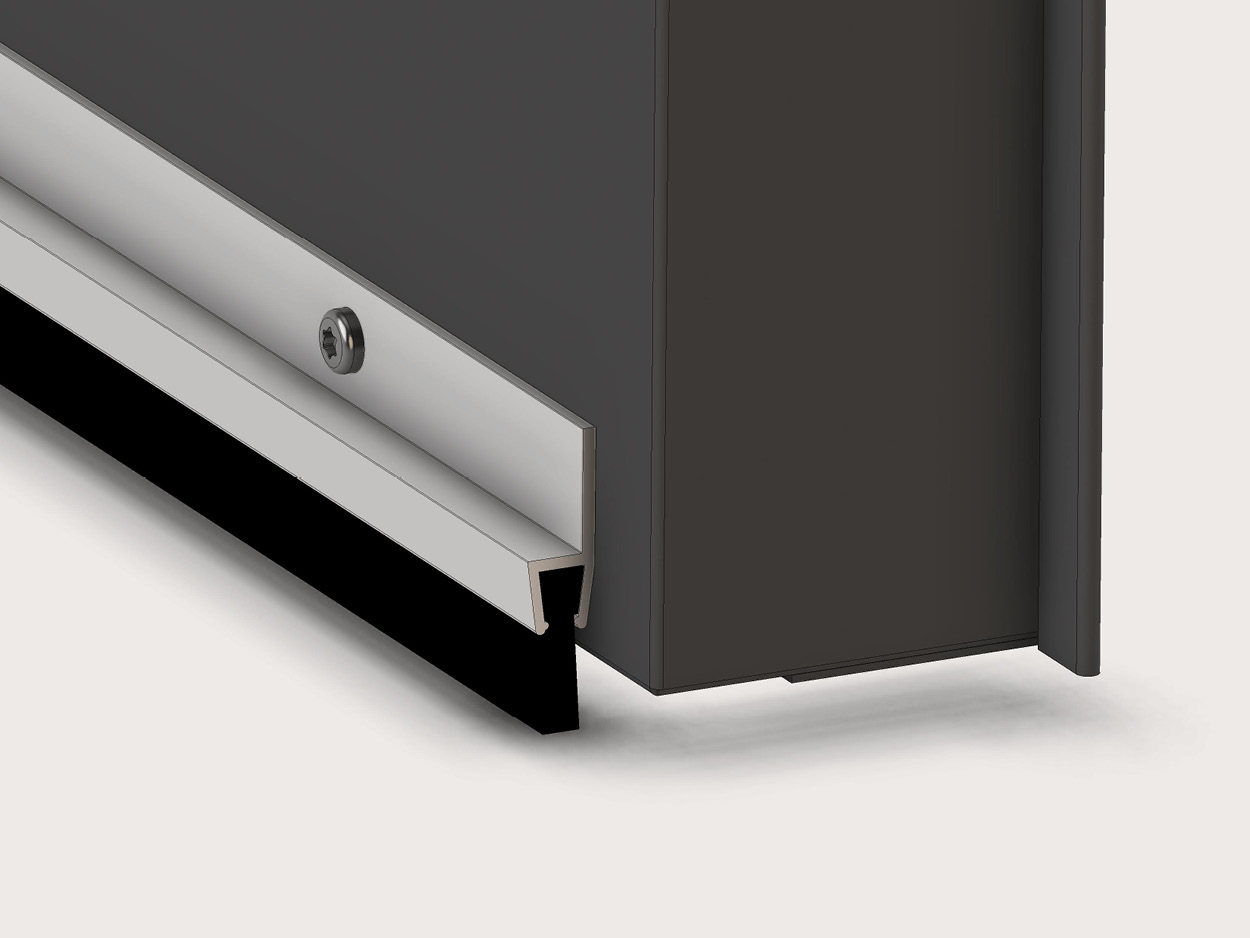

Komplettera dörrbladet med utanpåliggande borstlist.
Kan användas mot slät tröskelplatta eller mot golv.

Komplettera dörrbladet med utanpåliggande tätningströskel.
Tätningströskeln kan användas mot slät tröskelplatta eller mot golv.
Tätningströskeln fälls upp i profilen när dörren är öppen. Då dörren stängs sänks gummiprofilen genom att mekanismen påverkas av stängningstrycket mot karmen.

Komplettera dörrbladet med infälld tätningströskel.
Tätningströskeln kan användas mot slät tröskelplatta eller mot golv.
Tätningströskeln fälls upp i profilen när dörren är öppen. Då dörren stängs sänks gummiprofilen genom att mekanismen påverkas av stängningstrycket mot karmen.

GU1 har diameter 300 mm. Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU1 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

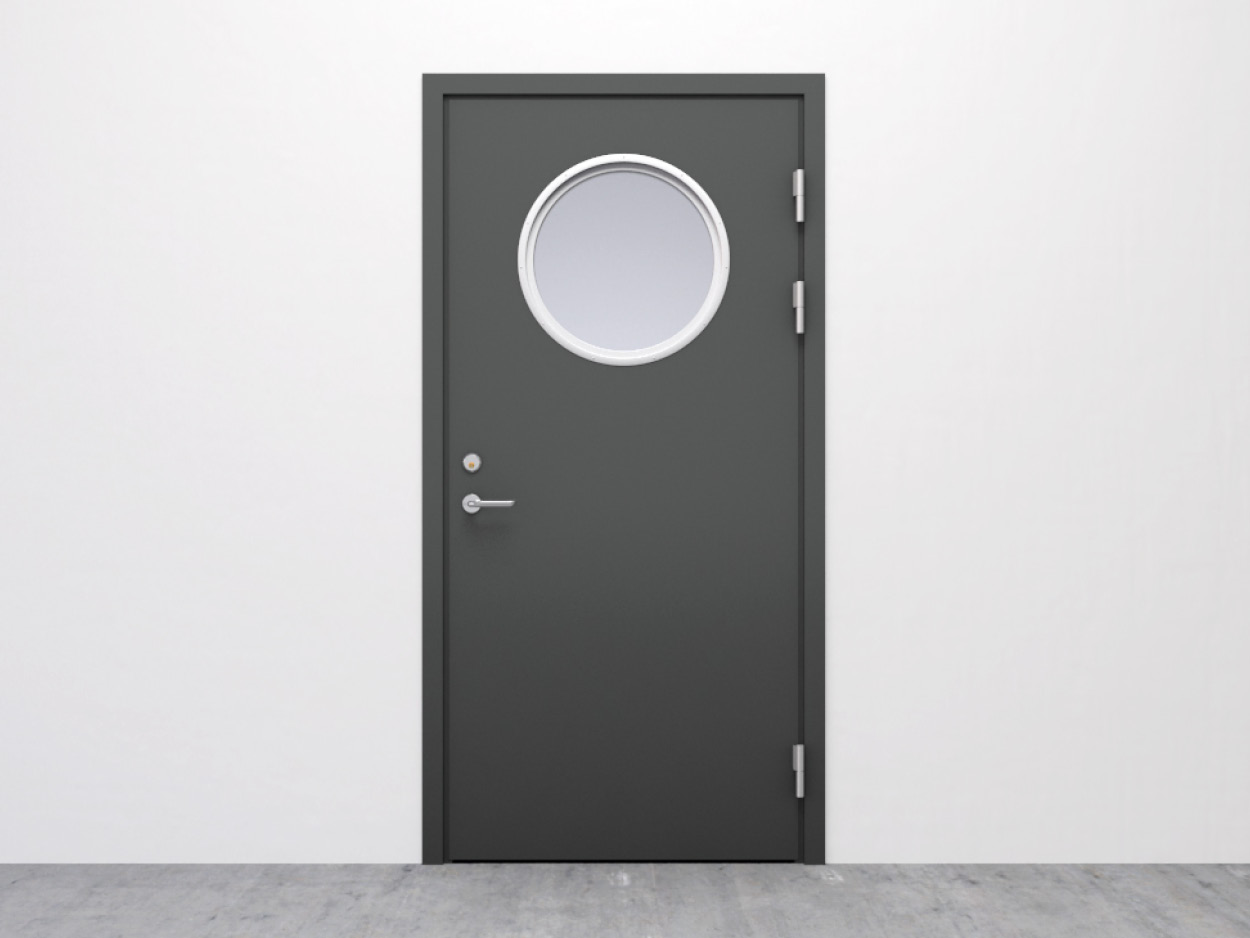

GU2 har diameter 490 mm. Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU2 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

GU3 är 150x600 mm BxH. Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU3 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

Storlek varieras beroende på dörrstorlek. Vid 10x21M är måttet 600x700 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU4 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

Storlek varieras beroende på dörrstorlek. Vid 10x21M är måttet på det övre glaset 600x700 mm BxH och på det undre glaset 600x600 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU5 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

Storlek varieras beroende på dörrstorlek. Vid 10x21M är måttet 600x1500 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU6 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

GU7 går ej att få med brandklass men går att få med rökgasklass och inbrottsklass RC2 eller RC3.

GU8 är 200x1500 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag GU8 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

Storlek varieras beroende på dörrmått. Vid 10x21M är måttet 600x150 mm BxH. Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag går att få ihop med brandklass och inbrottsklass RC2 eller RC3.

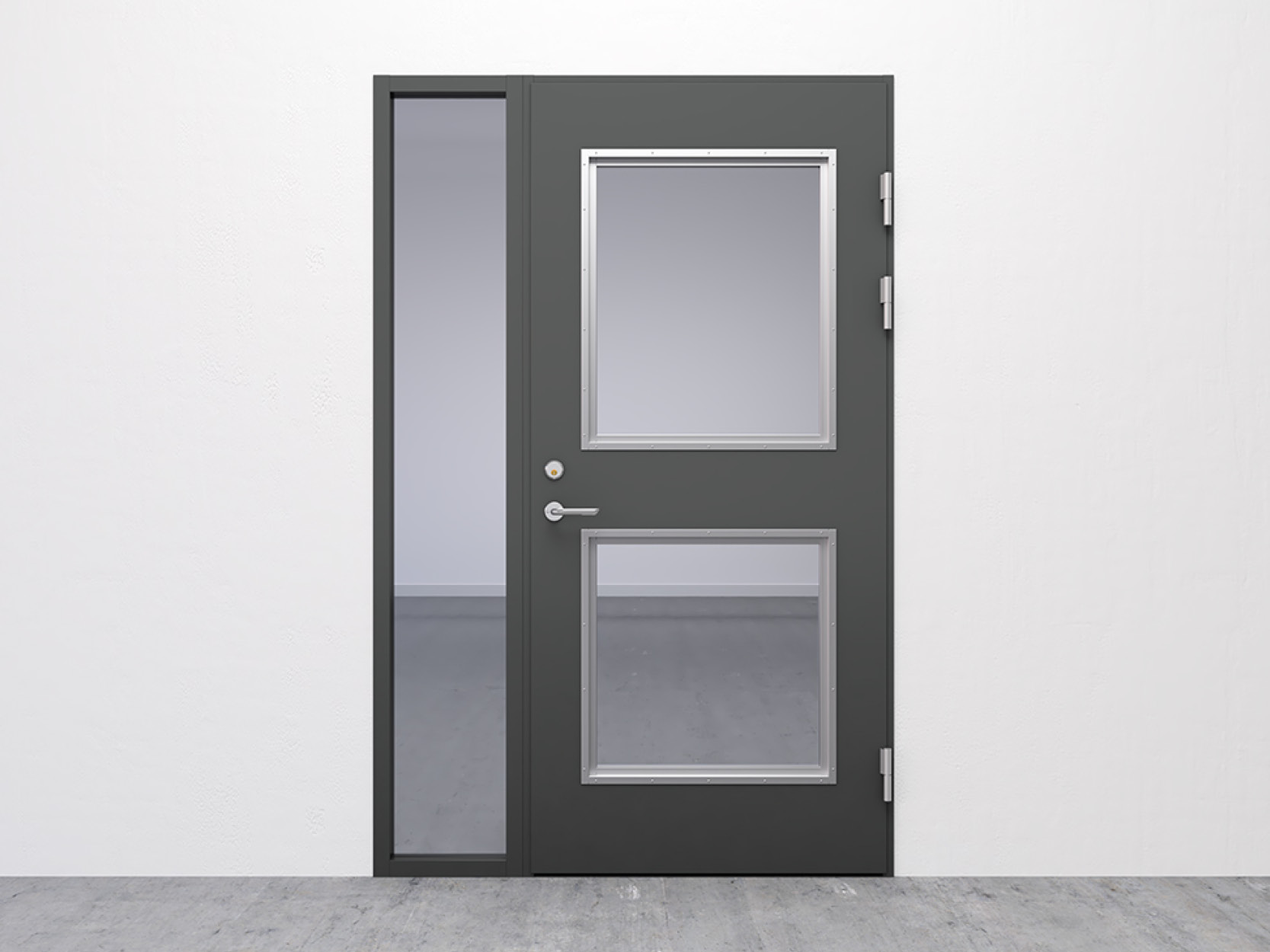

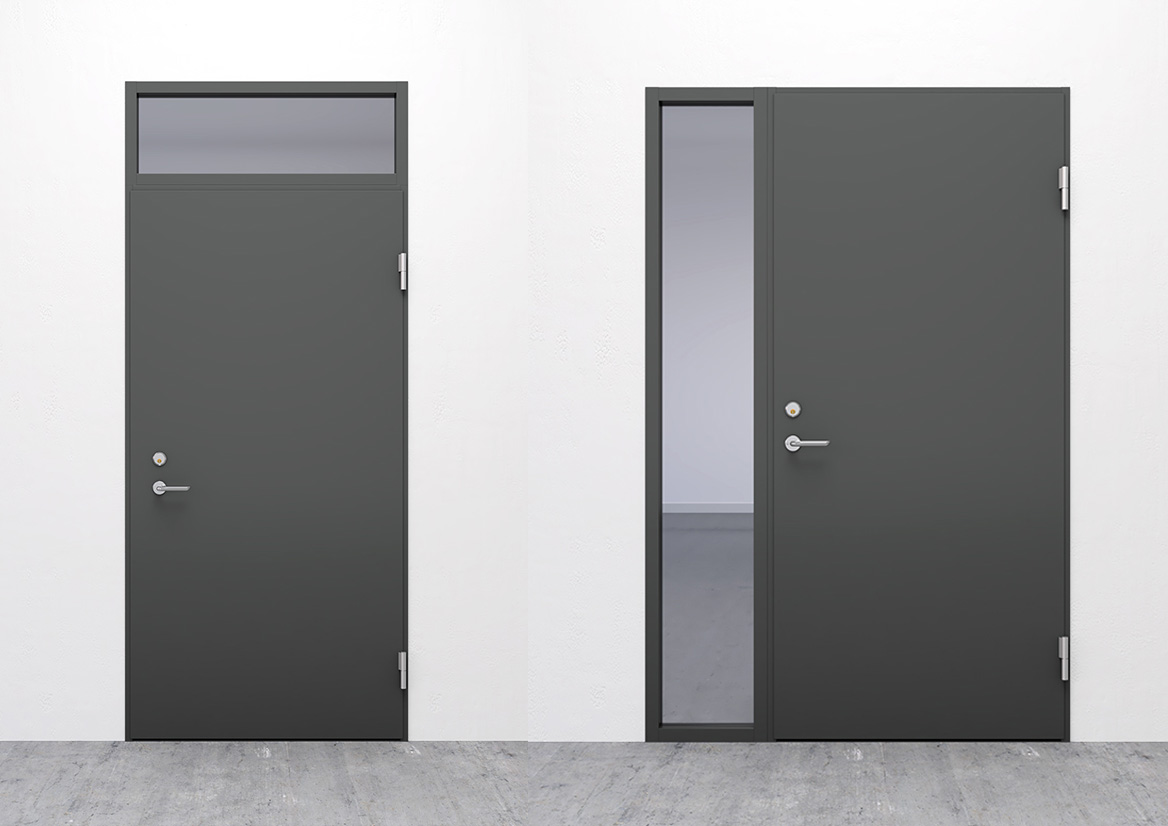

Glasat över- och sidoparti

Våra dörrar kan levereras med sidopartier eller överpartier i glasat utförande. Kombinationer är möjliga.

Glasade partier levereras som standard med glas monterat eller transportmonterat från fabrik. Glaslist tillverkas av samma material som karm och målas lika karm. Dörrar med glasat överparti går att få ihop med inbrottsklass RC2 eller RC3.

Dörrar med partier är ej brandklassade.

Täckta över- och sidopartier

Våra dörrar kan levereras med sidopartier eller överpartier i täckt utförande.

Dörrar med partier är ej brandklassade.

Över- och sidopartier med sträckmetall

Våra dörrar kan levereras med sidopartier eller överpartier i sträckmetall.

Dörrar med partier är ej brandklassade.

Över- och sidopartier med ventilationsgaller

Våra dörrar kan levereras med sidopartier eller överpartier med ventilationsgaller.

Dörrar med partier är ej brandklassade.

Överparti

Sidoparti mot gångjärn

Sidoparti mot lås

Sidopartier mot varje sida

Sidoparti mot gångjärn och överparti

Sidoparti mot lås och överparti

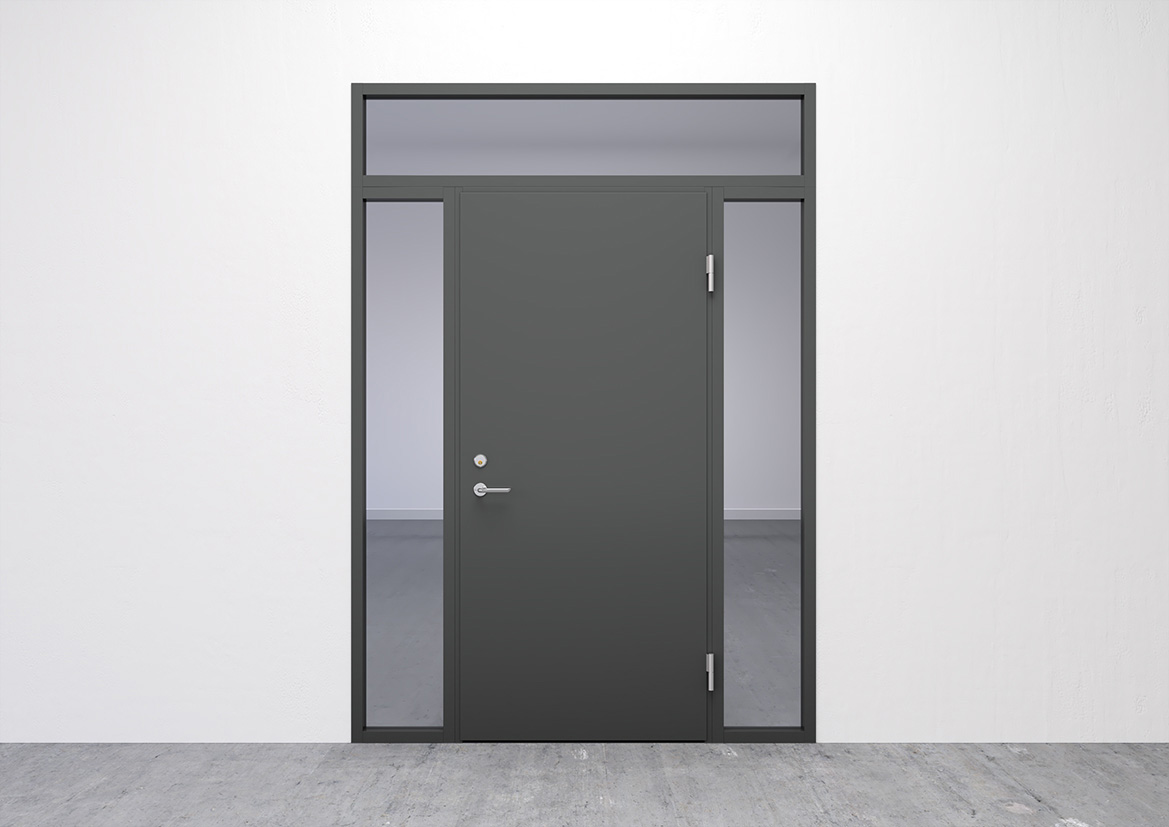

Sidopartier mot varje sida och överparti

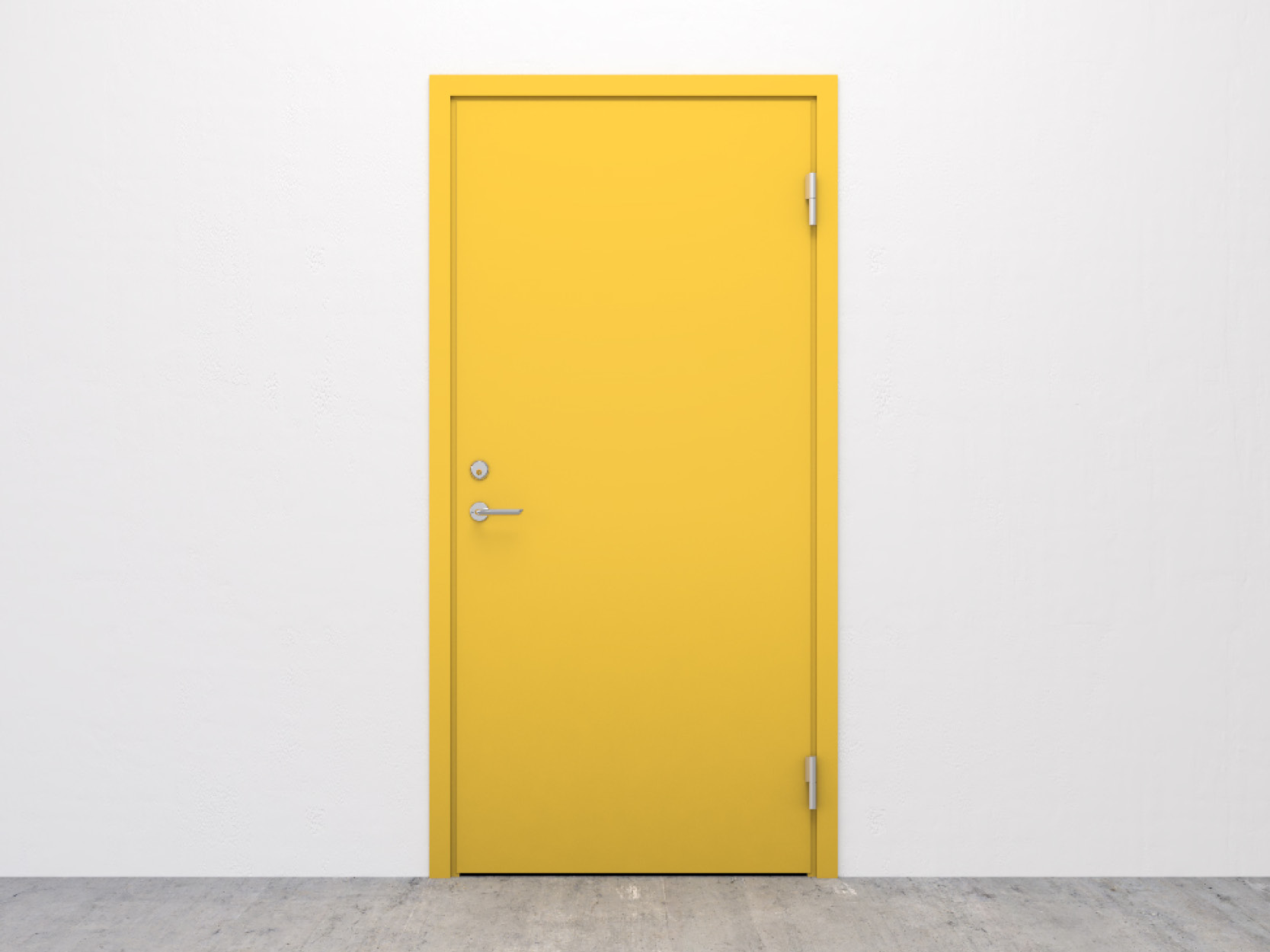

Här visas våra standardkulörer men vi kan leverera våra ståldörrar i nästan alla RAL- eller NCS-kulörer. Andra kulörer offereras mot begäran. Av data- och trycktekniska skäl kan färgnyanser avvika något från verkligheten. För exakt resultat, kontrollera gärna mot färgkarta.

Om inget annat anges i offert/order så pulvermålas våra dörrar i vår baskulör RAL 7035.

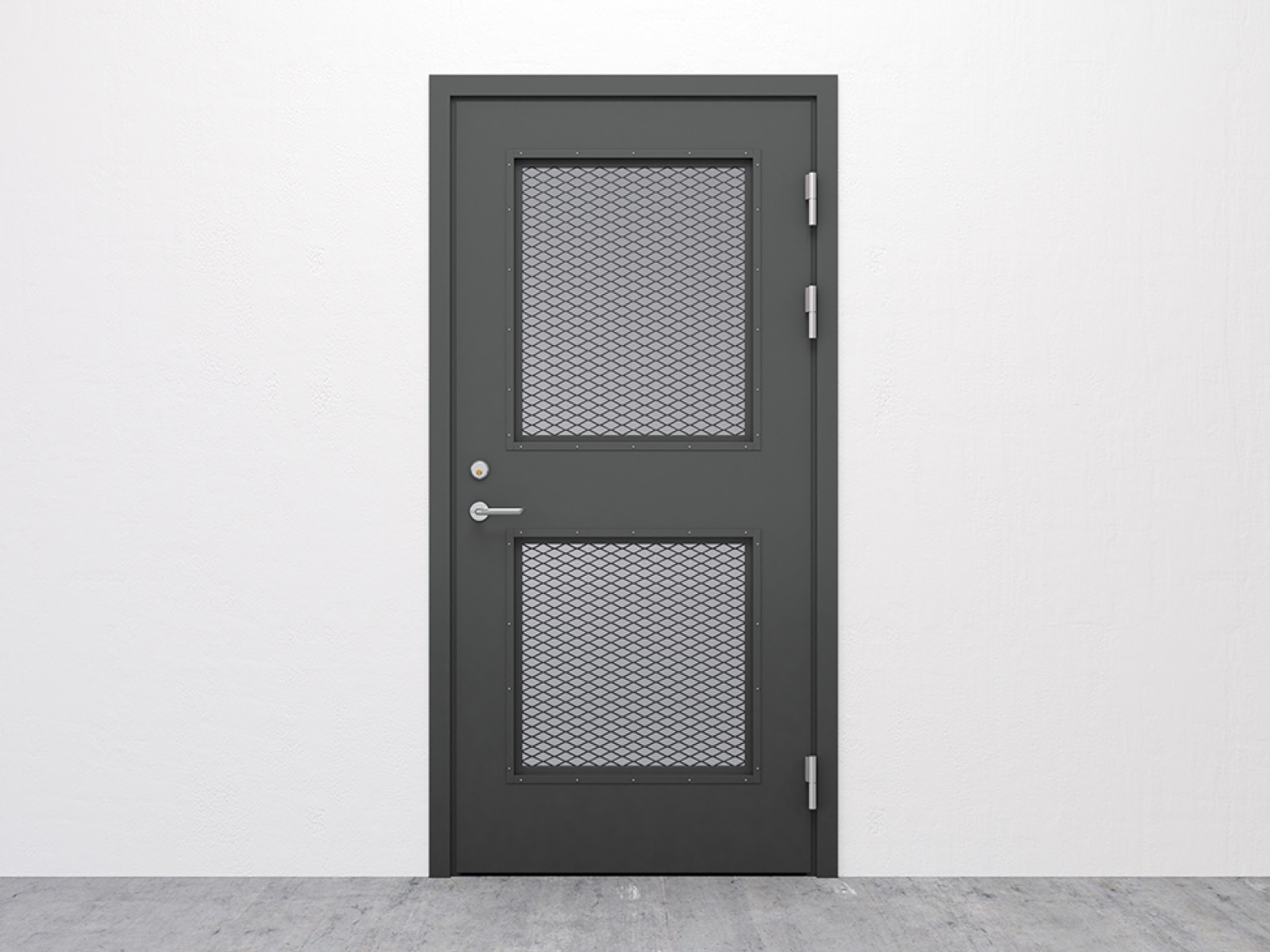

Sträckmetall - SM4

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Sträckmetall SM5

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Sträckmetall - SM6

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Sträckmetall - SM8

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Enkeldörr Karm B:

Enkeldörr Karm C:

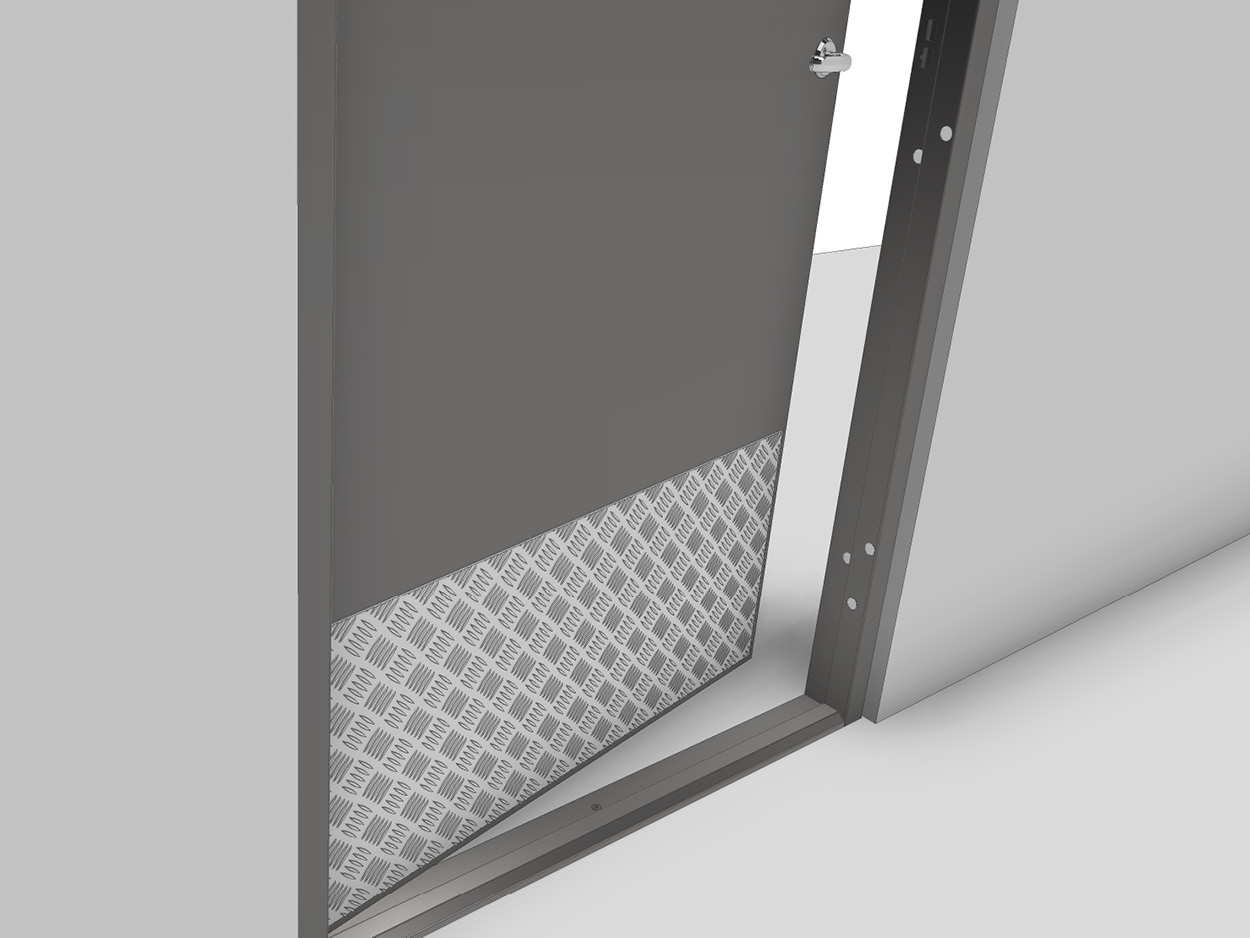

För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.

Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.

Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.

Bilden ovan visar sparkplåt med höjd 400 mm.

För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.

Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.

Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.

Bilden ovan visar sparkplåt med höjd 400 mm.

För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.

Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.

Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.

Bilden ovan visar sparkplåt med höjd 400 mm.

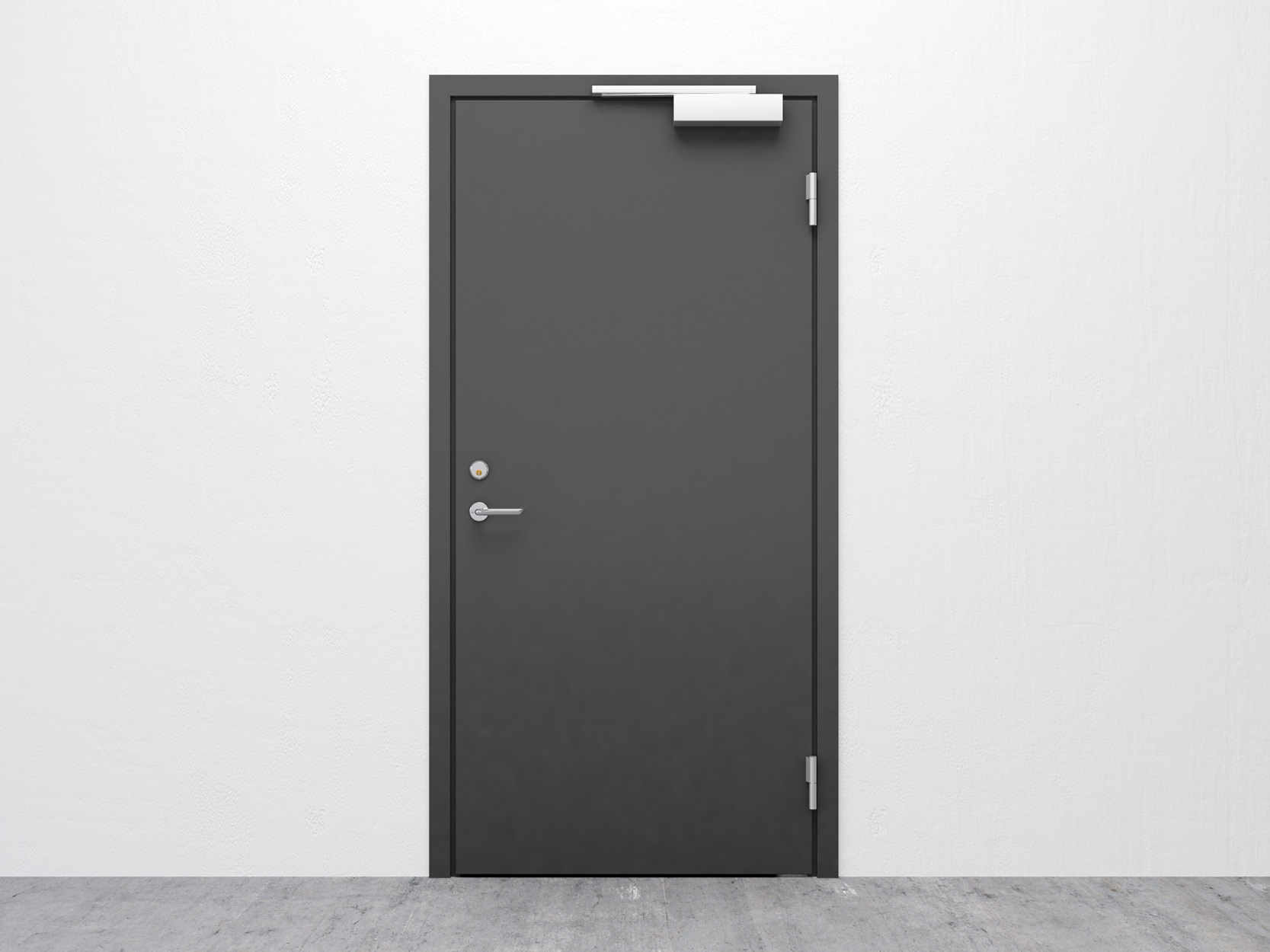

Styrka: EN 3-6
Färg: Silver, Svart eller Vit
Andra färger på dörrstängare är möjligt vid rätt volym.
Finns även i rostfritt utförande.

Inkl. dörrstängarhus, standardarm och monteringsplatta.
Monteras på dörrens gångjärnssida eller anslagssida.

Om en dörrstängare används på både aktivt och passivt blad på en pardörr måste dörren dessutom ha en dörrkoordinator samt automatiska kantreglar.

Styrka: EN 3-6
Färg: Silver, Svart eller Vit
Andra färger på dörrstängare är möjligt vid rätt volym.
Finns även i rostfritt utförande.

Inkl. dörrstängarhus och glidskena.
Monteras på dörrens gångjärnssida eller anslagssida. Vid montage på anslagssidan tillkommer vinkelkonsol.

Om en dörrstängare används på både aktivt och passivt blad på en pardörr måste dörren dessutom ha en dörrkoordinator samt automatiska kantreglar.

Hållmagneter används för att hålla branddörrar i uppställt läge. Hållmagneten kopplas till brandlarm och vid brand släpper magneten dörren, och den stängs med hjälp av dörrstängare.

Vid användning av dörrautomatik ställs krav på skyddsåtgärder. Med säkerhetssensorer kan klämrisken undvikas.

Säkerhetssensorer på båda sidor av dörren är normalt ett krav. Vet man att säkerhetssensorer ska användas kan dörren anpassas både med urtag för sensorn och invändig rördragning till karmöverföring.

Urtag för säkerhetssensor kan placeras i dörrbladets framkant, centrum eller bakkant.

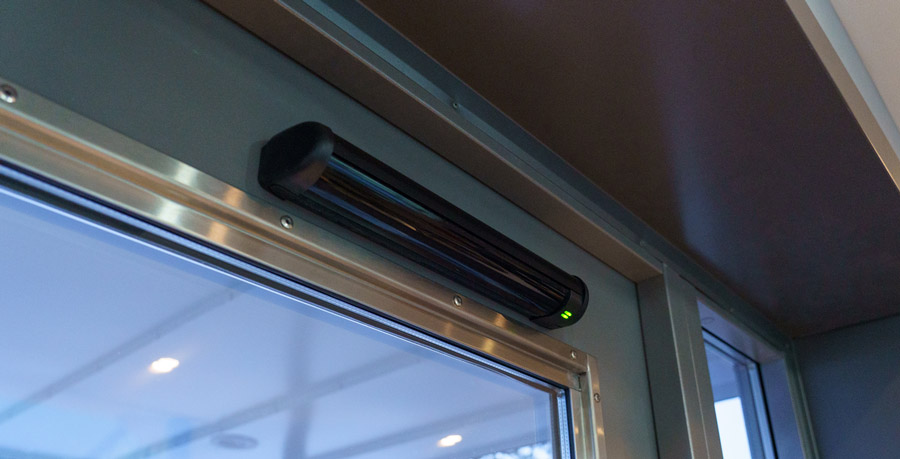

En dörrautomatik kan öppnas med armbågskontakt, sparkkontakt eller radar. Automatiken kan även kopplas till passagesystem så att dörren enbart öppnas för behöriga. Dörrar som utrustas med automatik har normalt elslutbleck eller eltryckeslås.

Regelverket kring automatiska dörröppnare hanteras av standarden SS-EN 16005.

En pardörr kan ha automatik på aktivt blad eller båda bladen. Vid automatik på båda bladen används infällda automatiska kantreglar.

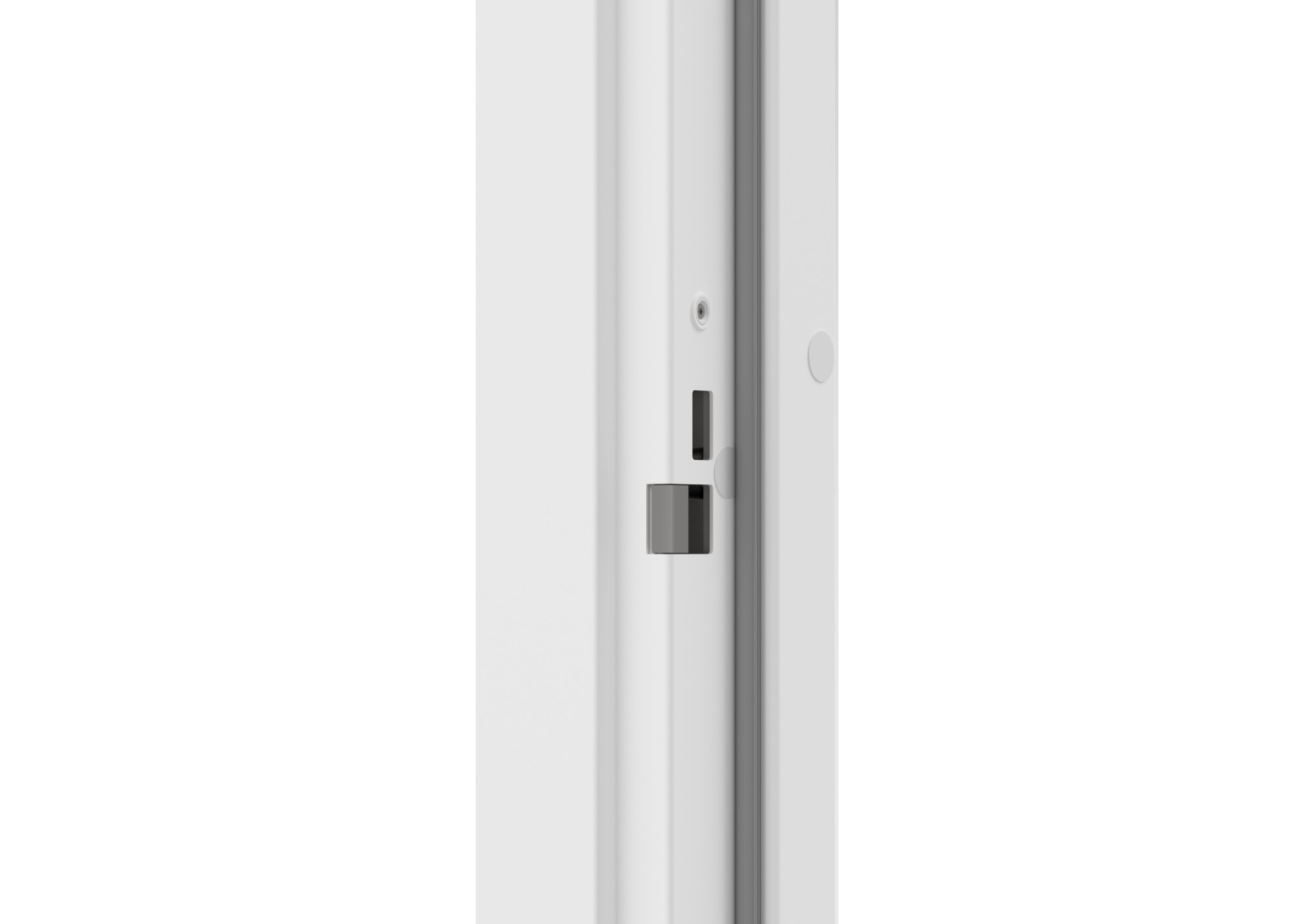

Elslutblecket är ett elektriskt lås som kombineras med mekaniska dörrlås. Elslutblecket monteras i karmen ock väljs med utgångspunkt från dörrens klassningskrav.

Eltryckeslåset är ett elektromekaniskt lås för högfrekventa dörrar med höga krav på driftsäkerhet. Eltryckeslås används ofta vid krav på snabb låsning av både lätta innerdörrar och tunga ytterdörrar.

Eltryckeslås med dubbelfunktionsfallkolv. Anpassat för att fungera ihop med dörrautomatik men kan också förses med trycken som aktiveras elektroniskt.

Motorlås är alternativet för låsmiljöer med mycket höga säkerhetskrav. Låsning och upplåsning utförs av en motor som är ansluten till en styrenhet.

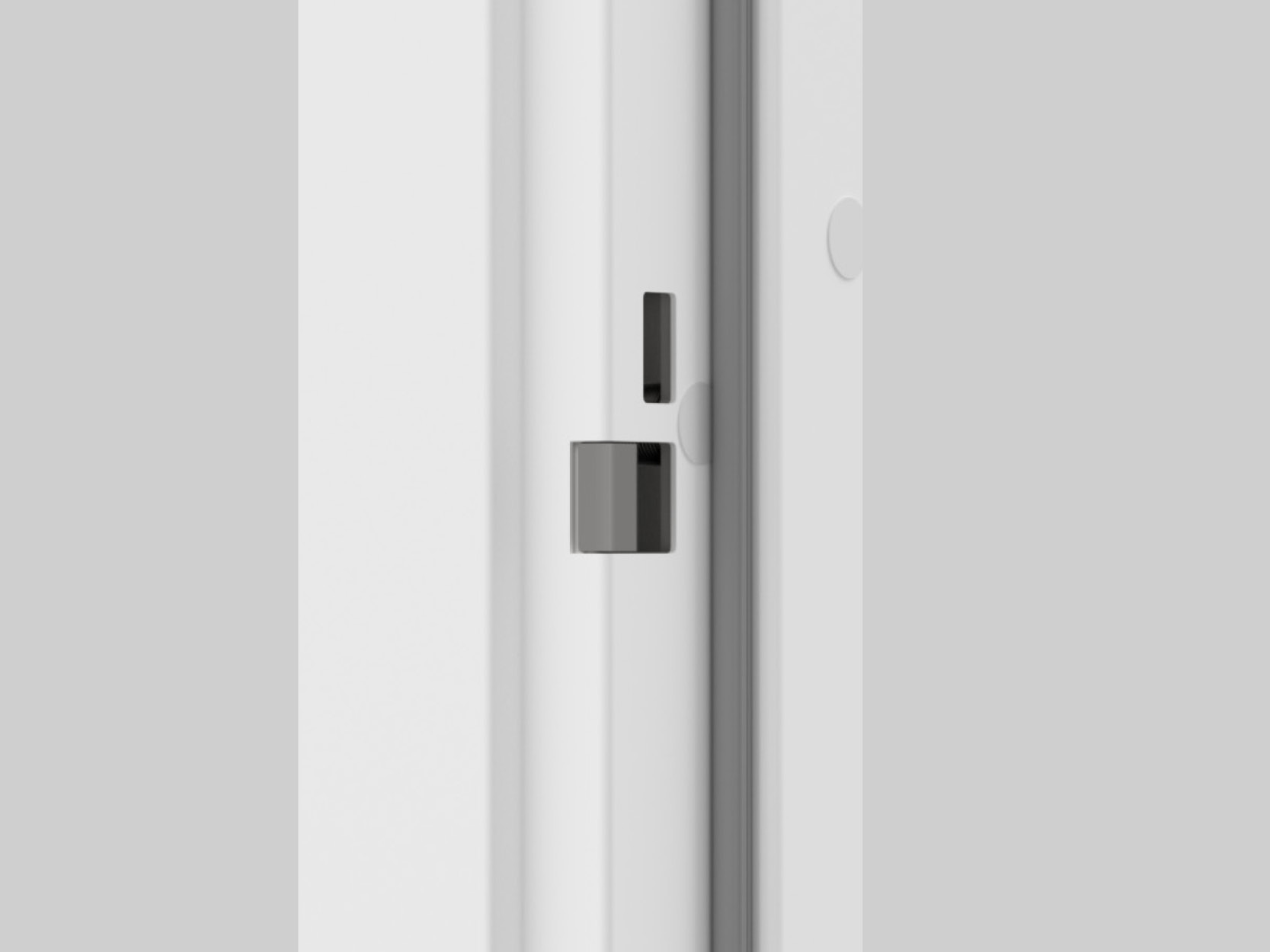

Infällda magnetkontakter används för att indikera stängd/öppen dörr.
Det är möjligt att beställa upp till tre magnetkontakter per dörrblad.

Karmöverföringar är avsedda för övergången av anslutningskablar mellan dörrblad och karm.
Dörrens klassning och storlek kan begränsa hur många karmöverföringar man får plats med.
På en dörr som är 21M hög får man i regel plats med två karmöverföringar.

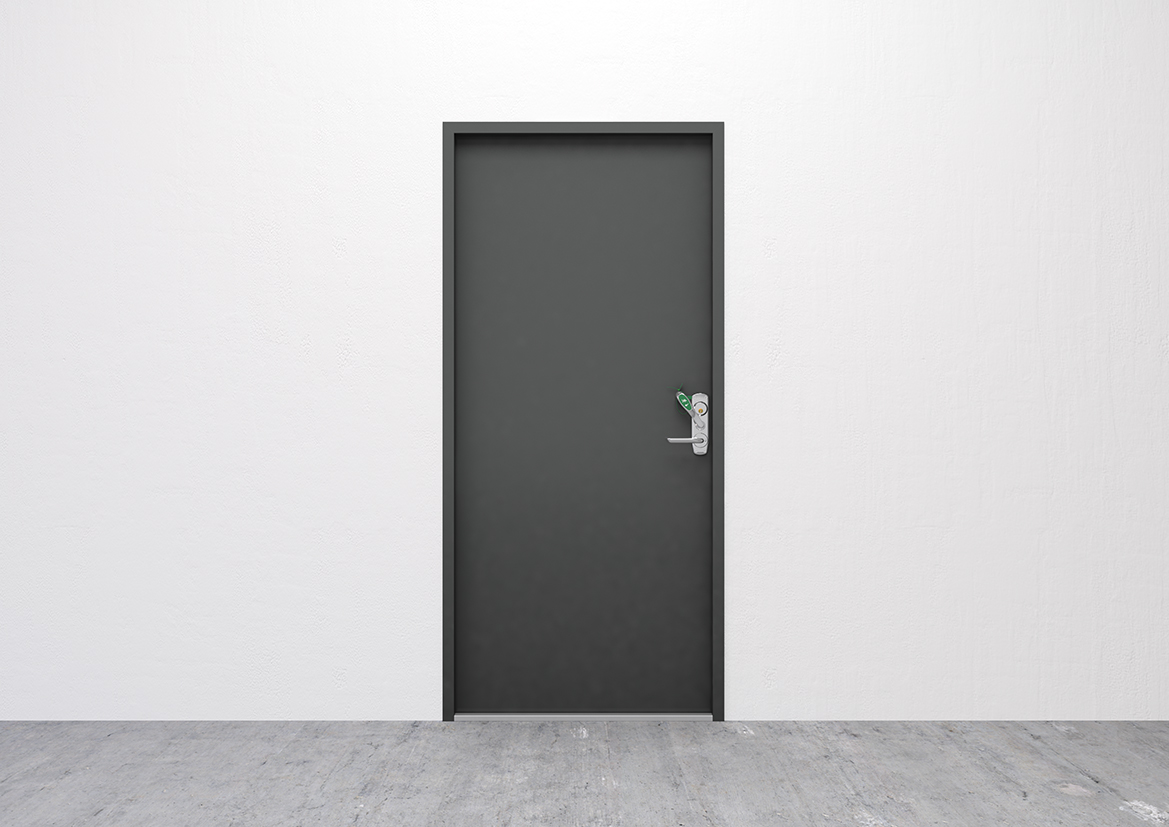

Byggnader ska enligt BBR utformas så att tillfredsställande utrymning kan ske vid händelse av brand eller annan fara. Dörrar som finns i utrymningsvägen ska lätt kunna öppnas oavsett om dörren är låst eller olåst.
Nödutrymning sker enligt standarden EN 179 och panikutrymning enligt EN 1125

Nödutrymningsbeslag enligt EN 179 används normalt i lokaler där det vistas mellan 50-1000 personer (BBR 5:335).

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 3523. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

För nödöppnare 3523A: låshus Assa 740, 761, 762 och 772.
För nödöppnare 3523B: låshus Assa 815 och 835.
För nödöppnare 3523C: låshus Assa 840 och 850.
För nödöppnare 3523D-C: låshus Assa 222 och 232.
För nödöppnare 3523D-M: låshus Assa 1560, 8561 och 8562.

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 3523. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

Assa 560
Assa 562
Assa 1560
Assa 8561
Assa 8562
Assa EL582

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 3523. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

Assa 565
Assa 222
Safetron 6600
Step 550

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 3523. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

Assa 212
Assa 1498
Assa EL580
Safetron SL620
STEP 110 / STEP 120

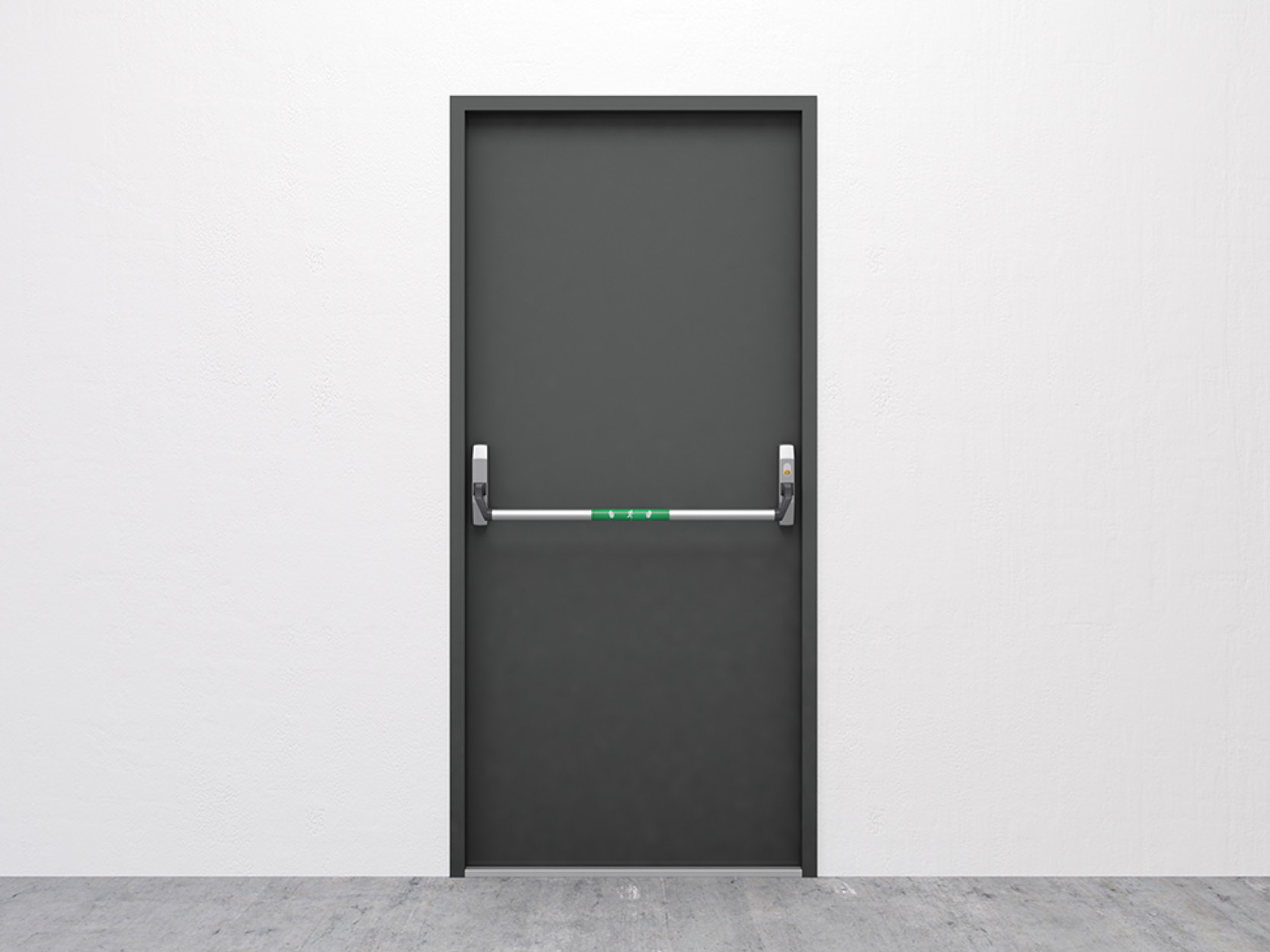

I stora lokaler som till exempel arenor och nattklubbar vistas det normalt väldigt många personer samtidigt. Där ställs det högre krav på utrymning och man ska då använda godkända panikreglar på dörrar. Panikutrymning sker enligt standarden SS-EN 1125.

Panikutrymningsbeslag enligt SS-EN 1125 används normalt i lokaler där det vistas över 1000 personer (BBR 5:335).

Länk till produktsida

Draghandtag G1002-14 typ D, 32/380. Finns i utförande polerat rostfritt eller matt rostfritt (bilden visar matt rostfritt).

Draghandtag G1002-13 typ C, 32/380. Finns i utförande polerat rostfritt eller matt rostfritt (bilden visar matt rostfritt). Används oftast i kombination med nödutrymningsbeslag.

Nedtill

Upptill

Nedtill och upptill

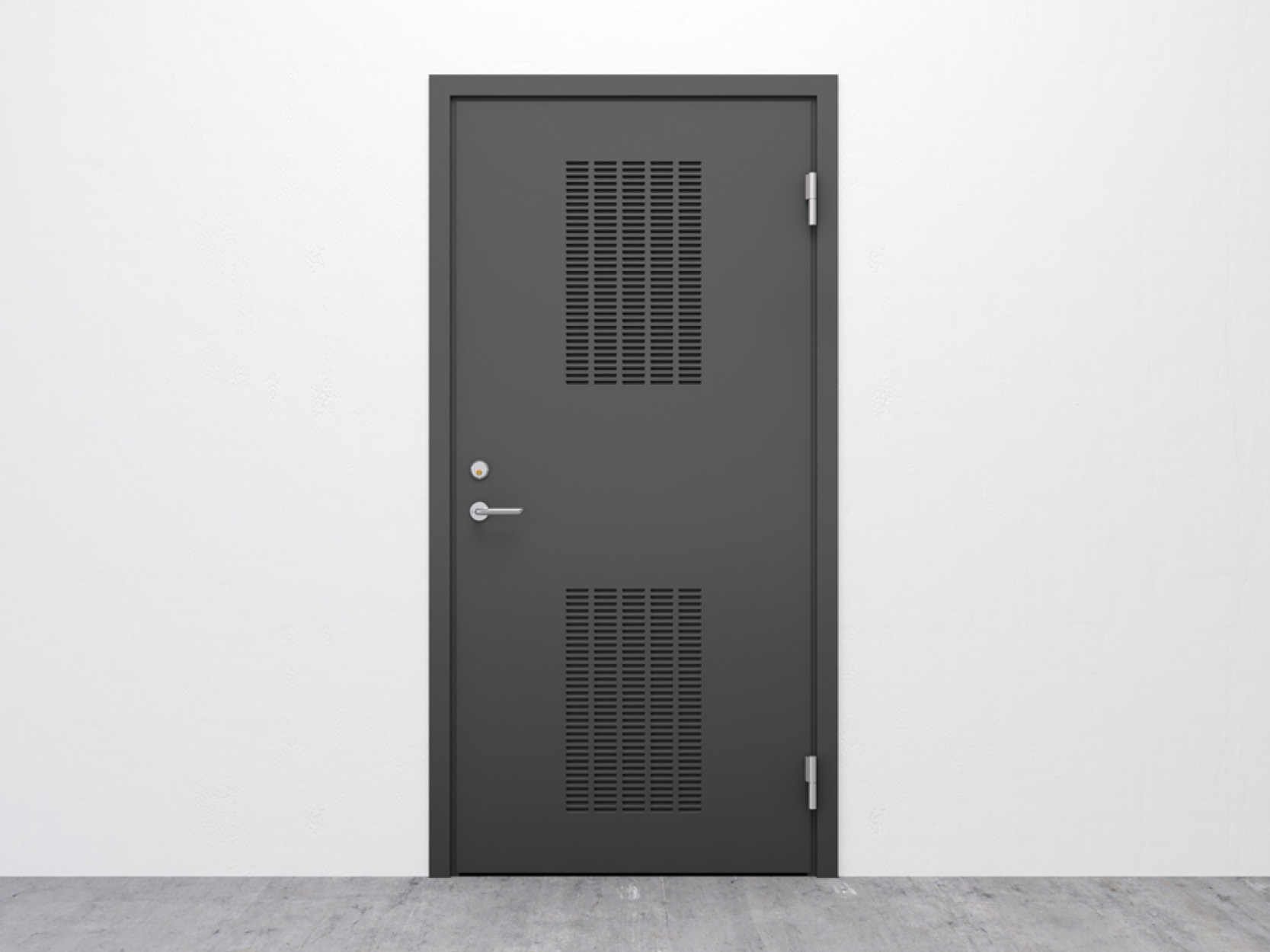

För ventilationsgaller med 200 mm bredd krävs minst dörrbredd 7M
För ventilationsgaller med 400 mm bredd krävs minst dörrbredd 9M
